CÓDIGO DO LAVABOT 3.0 PARA ARDUÍNO

 Olá Socorristas,

Lavabot é o projeto arduíno para lavadora de roupas, com ele é possível (teoricamente), substituir um timer por um arduíno. É interessante justamente para aquelas lavadoras antigas que não se encontra mais peças de reposição.

Ainda é um projeto em desenvolvimento, mas já está funcionando (precisando ajustes é claro).

Aqui hoje é o código da programação que vcs podem copiar e passar pro arduíno.

Quanto as ligações pelo código e com o conhecimento do funcionamento da lavadora é possível fazer sem esperar que eu coloque o esquema elétrico.

O esquema vai ficar disponível, quando o arduíno estiver estável e houver interesse da comunidade sobre o assunto.

Falei sobre isso na live PSP 3623.

Segue o link do código:

https://wokwi.com/projects/377423721280680961

PROJETO LAVA LOUÇAS COM ARDUÍNO E DISPLAY

 Olá pessoal como prometido segue o link da simulação do vídeo que está no ar.

https://wokwi.com/projects/377154100068093953

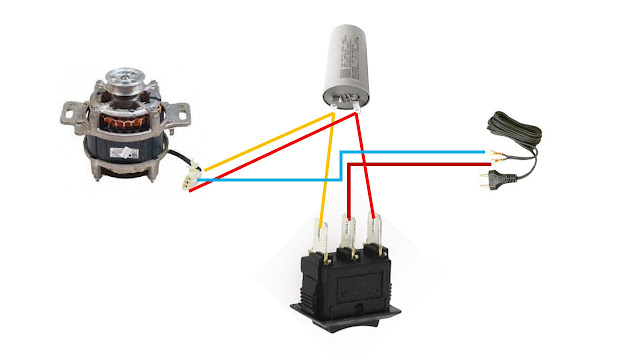

TESTADOR PARA MOTORES DE LAVADORAS FEITO DE SUCATA

 Olá Pessoal,

Segue o esqueminha das ligações, é importante que vc conheça o esquema de ligação para o tipo de motor que irá testar.

É importante o conhecimento das ligações do motor que deseja testar, abaixo alguns exemplos

Electrolux

Consul

Na dúvida dá uma olhadinha no vídeo do canal.

Colocando um Arduíno no lugar do timer da lava louças Enxuta (projeto - parte 1)

 Olá pessoal,

A maior dificuldade num eletrodoméstico muito antigo são suas peças de reposição que por vezes se torna impossivel encontrar e muitos profissionais não gostam de mexer por conta deste problema. Por conta disto e também pq estou estudando sobre arduíno, resolvi substituir um timer de lava louças Enxuta por arduíno. Foram meses de trabalho, afinal a inexperiência foi fator da demora no desenvolvimento, mas serviu de grande aprendizado.

Nesta postagem vocês conhecerão os componentes eletrônicos que utilizei para substituir o timer da enxuta, confira abaixo.

Arduíno Uno + Shield

Essa plaquinha é que você programa pra realizar as operações da lavadora, no Youtube você encontra uma série de cursos, inclusive gratuitos que mostram como pode programar no arduíno.

Módulos relés

Esses módulos são responsáveis em acionar os componentes elétricos da lavadora, na parte debaixo da foto mostra que foram identificados os relés para facilitar a visualização do processo que estava sendo executado pelo arduíno.

RC Snubber

A maior dificuldade encontrada no projeto foi eliminar os ruídos (interferências), que ocorre por conta dos motores e bobina da lavadora, neste caso a solução aplicada foi criar um módulo rc snubber pra cada relé. No mercado vc encontra pronto, mas se tiver habilidade é super fácil de confeccionar. Pra tensão de de 220V, utilizei um resistor de 22ohms, capacitor de 120nf 400v, e varistor de 400v. As ligações falaremos numa próxima postagem.

LEDs indicadores do programa

Essa plaquinha é bem interessante e é apenas um resistor de 100 ohms com led. Sua função é mostrar ao usuário é que etapa está o programa. Seria como os leds das lava louças Consul/Brastemp antigas. A diferença  é que toda vez que a lavadora drena o led vermelho acende e os azuis vão acendendo conforme vai passando as etapas e ao final todos apagam. Tudo isso vc programa no arduíno pra ele executar.

Parece algo bem complexo e confesso que pra quem é inexperiente como eu deu bastante trabalho, mas hoje em dia até crianças usam arduíno pra programa e brincar, então faça com calma, não tenha presssa.

Abaixo o link do teste final do projeto (funcionando)

Projeto arduíno para lava louças

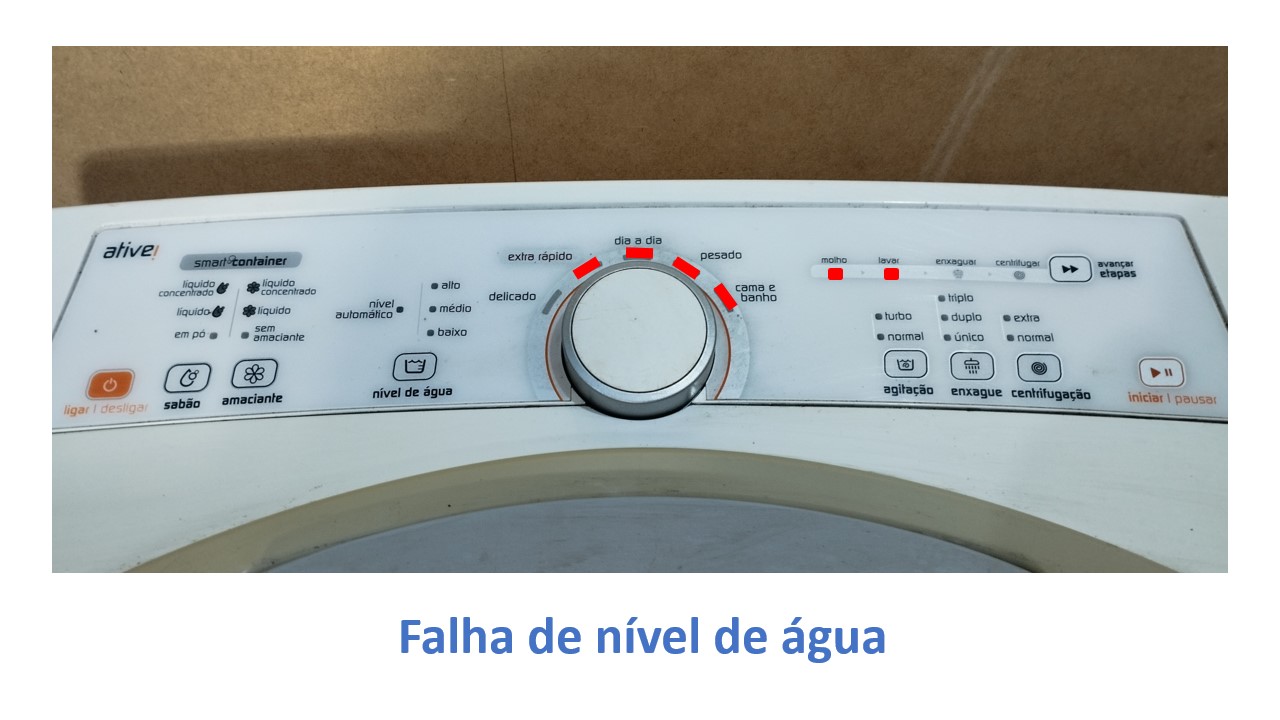

CÓDIGO DE ERROS DA BRASTEMP BWU/BWP



Você pode salvar as imagens e depois imprimir no seu computador, para saber um pouco mais sobre esses códigos acesse o canal no Youtube.

Código de erros Brastemp BWU/BWP

#brastemp

#lavadoraderoupas

TESTADOR CASEIRO

 Olá Pessoal,

Segue o esqueminha deste testador super simples, mas que pode ajudar bastante aqueles que não possuem multímetro.

Você pode improvisar uma caixinha pro seu testador o meu foi colocado numa tampa de spray de desengripante.

Lista de materiais.

- suporte de pilha ou bateria

- chave liga/desliga

- Buzzer, mas pode substituir por led (observe que sendo led é uma pilha somente).

- Fios

- Ponteiras pra teste (podem ser criadas).

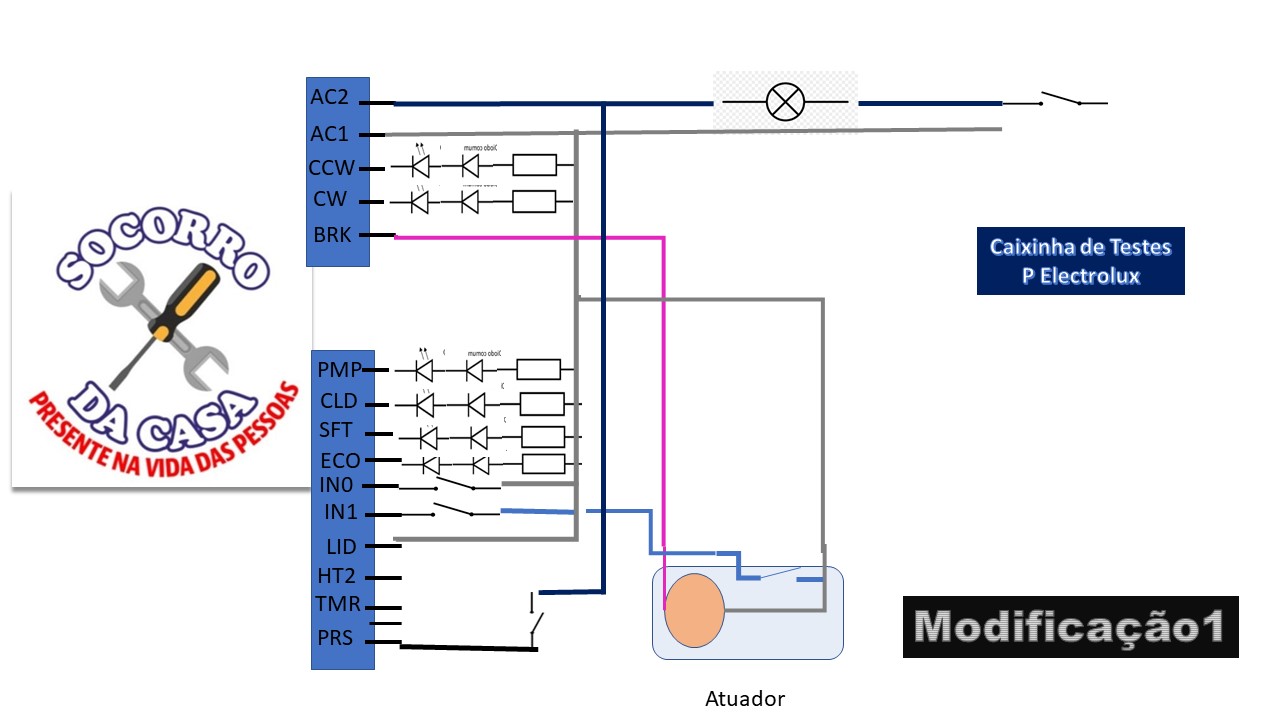

Projeto Cx de testes Electrolux - modificação 1

 Olá Socorristas,

Durante a confecção deste projetinho foram observados erros, por isso a modificação pra corrigí-los, segue abaixo o esquema com a correção.

O vídeo 080322 mostram as dificuldades encontradas na confecção de projeto (já que foi montada de sucata).
